Equipo diseñado para generar la correcta señal de comando para impulsar inyectores nafteros, variable en un amplio rango de tiempo de inyección y revoluciones por minuto.
Cumple con los requerimientos para excitar inyectores nafteros de 12 volts, de alta o baja impedancia.
Indispensable herramienta en cualquier taller mecánico, que permite realizar una prueba de inyectores, ya sea en el vehículo, banco de pruebas o batea de limpieza.
Equipo portátil que puede ser sostenido y operado con una sola mano, característica que le da una gran practicidad en su uso cotidiano.
Especificaciónes Técnicas
Revoluciones por minuto (RPM): 500 a 6000.
Ajuste del ancho del pulso (MS): 0,5 a 6,0.
Corriente de salida máxima (A): 6,00.
Carga máxima: 2,5 ohms totales
Cantidad de salidas: 4.
Alimentación (V): 12 Vcc.
Modo continuo (Open Injector)
Protección contra corto circuito - Fusible electrónico.
Protección térmica.
Protección de alimentación baja.
Protección de alimentación alta.
Protección contra polarización inversa
Protección encendido continuo.
Perilla para ajuste manual de revoluciones por minuto de la señal de inyección.
Ajuste de tiempo de inyección (mS)
Perilla para ajuste manual del tiempo de apertura de los inyectores.
Indicador y pulsador de modo continuo
Al pulsar este botón se activa el "Modo Continuo" ú "Open Injector" para evaluación de caudal y apertura. Mientras este activa la función lo vera indicado por el led verde asociado. Se anula la señal de salida y los inyectores quedan en apertura total. Esta función dispone de un temporizador interno de 8 segundos para protección del equipo y de los inyectores.
Indicador de estado
Este indicador le informará tanto si el equipo esta encendido o apagado, como si se produjo alguna falla. Para describirlas, el indicador se encenderá de forma fija o parpadeante, en color rojo o verde, y cada estado queda determinado por estas combinaciones como se detalla:
Led Apagado Equipo apagado.
Verde fijo Equipo encendido generando pulsos sin falla detectada.
Verde parpadeante Corte térmico. Si también parpadea el led de Modo Continuo, deberá esperar hasta que se apague y solo quede parpadeando el led de estado para poder restaurar esta condición.
Rojo fijo Corto Circuito Se ha producido en la etapa de salida un corto circuito o un exceso de consumo. Verificar las conexiones y cargas conectadas y luego podra restaurar esta condición.
Rojo parpadeante La tensión de la fuente de alimentación está por debajo de 10,75 volts o supera los 16,75 volts. Ajuste las conexiones o cambie la fuente de alimentación.
Pulsador de encendido/restaurar
Utilizara este boton para enceder y apagar el equipo. Ante cualquiera de las fallas detectadas podrá restaurar las mismas por medio de este, luego de haberla solucionado.
Protecciones
Protección contra corto circuito / Fusible electrónico
Esta función incorporada reemplaza al fusible de vidrio. Internamente esta calibrado para soportar cargas totales máximas de hasta 2,5 ohms, que equivale a 4 inyectores de alta impedancia de 10 ohms o más cada uno, o un solo inyector de baja impedancia. Cuando esta carga es superada se activa la protección apagando inmediatamente la salida y evitando cualquier daño al equipo. Esta condición se indica con el led de estado encendido de color rojo de forma fija.
Protección térmica
Esta protección de la etapa de salida evita que se produzca un daño en la unidad por exceso de temperatura cuando la unidad se utiliza en ambientes extremadamente cálidos. Esta condición tiene dos estados, cuando ambos leds parpadean en color verde, el equipo esta inoperable esperando un descenso en la temperatura. Pasado este estado solo parpadeara el led de estado, ya siendo posible utilizar la unidad.
Protección de tensión de alimentación
Hace operable el equipo solamente cuando es conectado a una fuente de alimentación entre 10,75 y 16,75 volts. Estos límites aseguran el buen funcionamiento del generador y de los inyectores bajo testeo.
Protección de encendido continuo
Para evitar olvidar el equipo encendido con carga dispone de un temporizador interno fijado en 90 minutos de uso continuo. Este temporizador se reactiva cada vez que el usuario enciende y apaga la salida.
Protección contra polarización inversa
Evita cualquier falla si el equipo es conectado de forma errónea a la fuente de alimentación.
Modo de Uso
Conecte el equipo a la fuente de alimentación
Al momento de conectarlo aguarde el destello de ambos indicadores en verde. Si destellan los indicadores el equipo se polarizo correctamente, si no es así deberá verificar la fuente de alimentación y/o las conexiones a la misma y repetir esta operación.
Conecte el/los inyector/es a utilizar
Verifique siempre la impedancia de los inyectores a testear, asegurándose que la carga total no sea menor a 2,5 Ohms.
Encendido/Apagado
Inicie o detenga la prueba presionando el 'Pulsador de encendido/restaurar'.
Ajustes RPM/mS
Antes ó durante el transcurso de la prueba varie a su necesidad el 'Ajuste de RPM' o el 'Ajuste de mS'.
Prueba Modo Continuo
Durante el transcurso de la prueba puede realizar una apertura total de los inyectores presionando el pulsador 'Modo Continuo'.

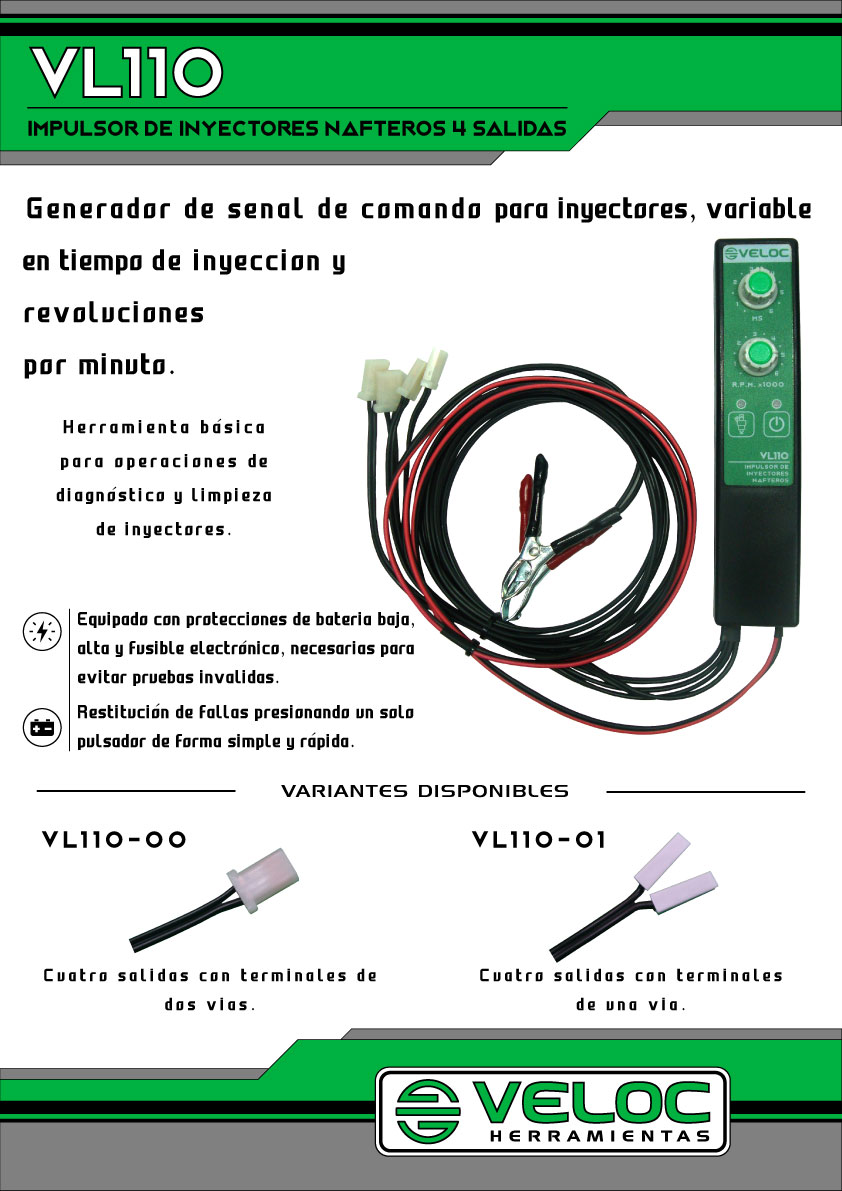

Variantes de Producto
Este producto dispone de dos variantes, distinguiéndose entre ellas por los conectores disponibles para los inyectores bajo testeo.
Seleccione el tipo de documento que desea y navegue el listado de documentación disponible. Luego pulse sobre el icono del tipo de archivo que desea descargar.
Manuales y Guías de Uso Se han encontrado "2" Resultados GUIA DE USO

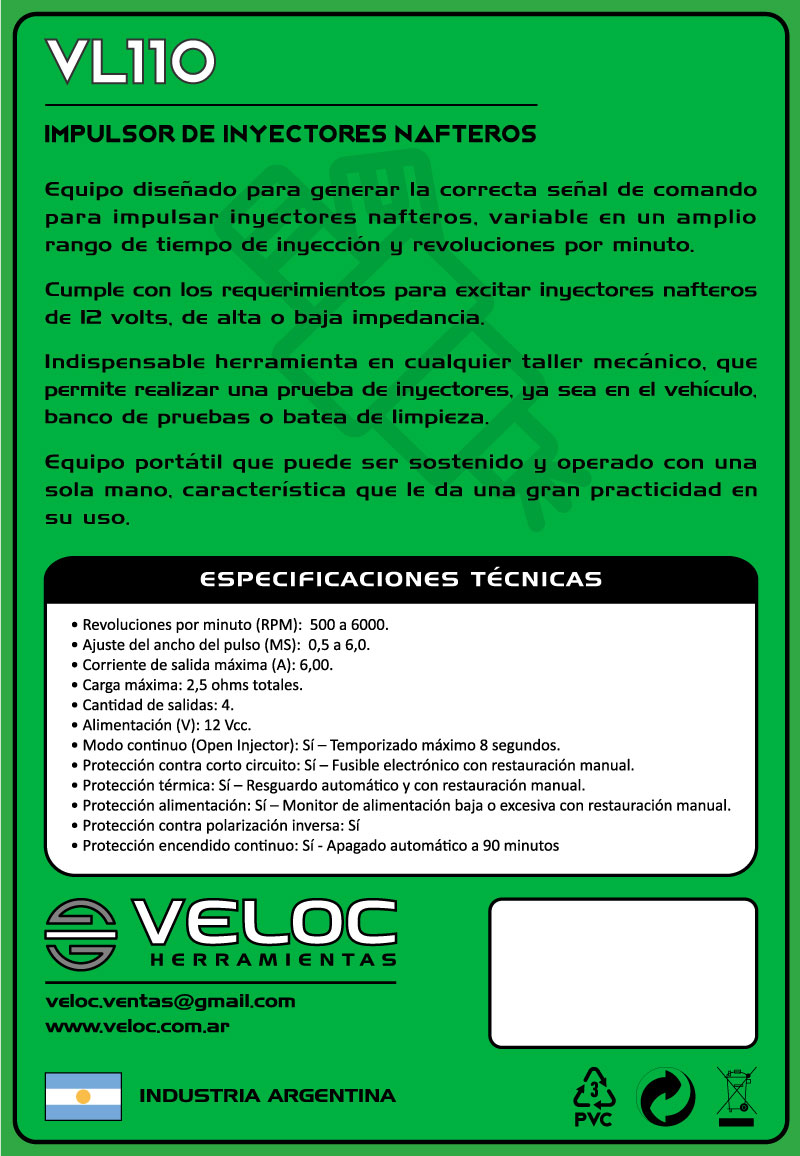

HOJA DE CARACTERÍSTICAS

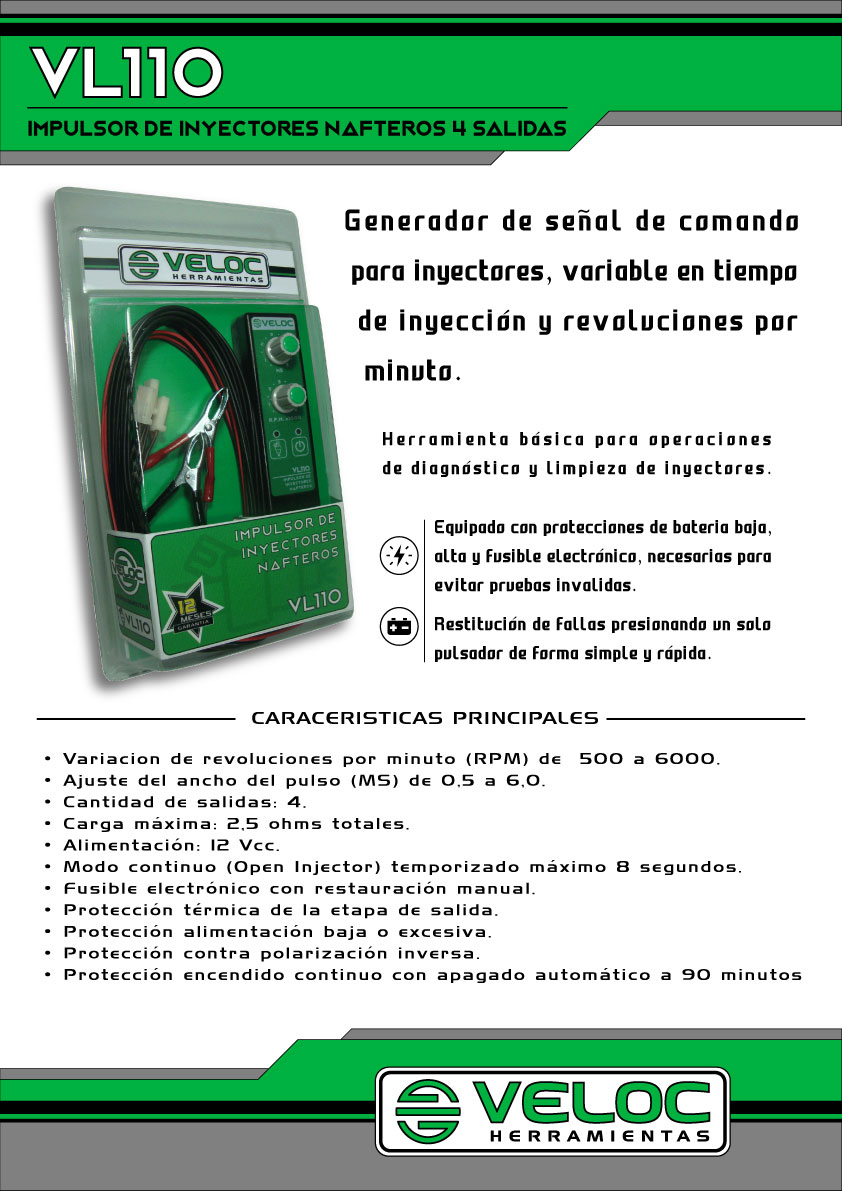

Hojas de Presentación de Productos Se han encontrado "2" Resultados HOJA DE PRESENTACÍON
